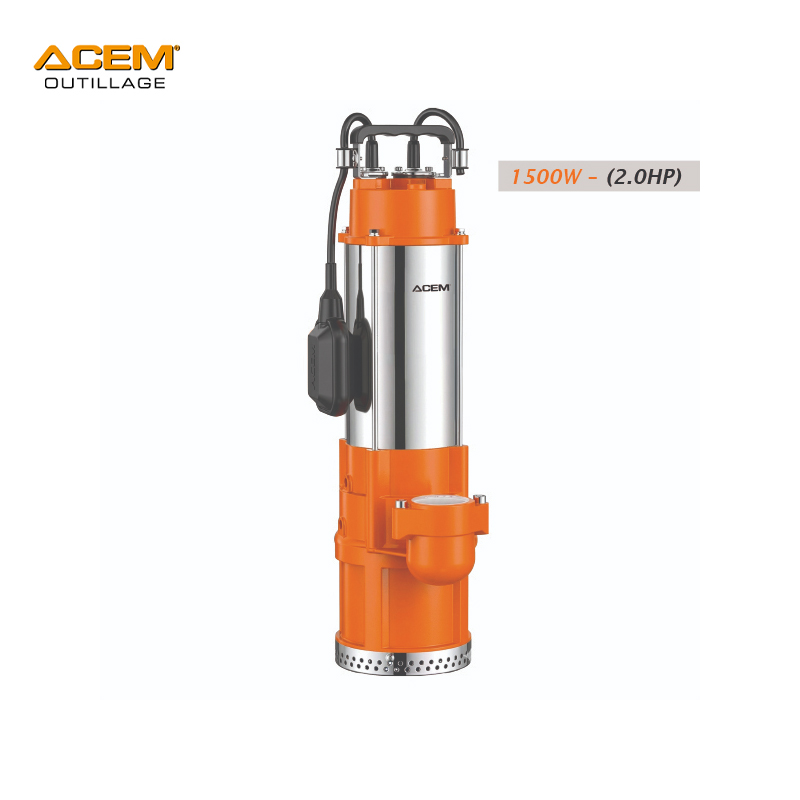

POMPE ACEM VIDE CAVE 2.0CV FW1500MA-SW CORPS FONTE INOX

La pompe ACEM FW1500MA-SW est une pompe vide-cave annoncée à 2.0 HP. En effet, la description associe fonte et inox dans sa construction et indique une hélice en fonte.

Ainsi, la source la destine aux eaux usées des applications civiles, agricoles et industrielles. De plus, elle cite l’irrigation par inondation ou aspersion, le jardinage et l’agriculture.

Choisir la pompe ACEM FW1500MA-SW selon votre installation

De plus, les usages mentionnés comprennent le captage dans les lacs, les rivières et les puits. Ensuite, la description évoque des besoins industriels à hauteurs de refoulement élevées et débits moyens.

Toutefois, ces applications exigent un dimensionnement adapté au site. Ainsi, vérifiez la nature de l’eau, le trajet des conduites et le débit réellement nécessaire.

Données de la description et spécifications de la galerie

• Modèle : FW1500MA-SW ; référence : 280001029.
• Puissance annoncée dans la description : 2.0 HP.
• Construction décrite : fonte et inox ; hélice en fonte.
• Liquide annoncé : eaux usées pour applications civiles, agricoles et industrielles.
• Hauteur d’aspiration annoncée dans la description : jusqu’à 8 mètres ; terminologie à confirmer.
• Moteur : moteur à induction bipolaire, n = 2850 tr/min.
• Isolation : classe B.
• Service : continu S1.
• Alimentation : monophasée 220 V / 50 Hz.
• Protection thermique : protecteur thermique pour monophasé.
• Arbre moteur : acier inoxydable AISI 304.
• Joint mécanique : céramique / graphite.
• Température ambiante maximale : 40 °C.
• Protection : IP68, également notée IP 68 dans la description.
• Corps de pompe : fonte.
• Boîtier du moteur : acier inoxydable AISI201.
• Hélice : fonte.
• Câble : câble d’alimentation de 12 m avec prise.
• Température du liquide : jusqu’à 35 °C.
• Profondeur d’immersion maximale : 8 m, selon la galerie.

Tableau hydraulique fourni

Spécification	Valeur	Unité	Colonne 4	Colonne 5	Colonne 6	Colonne 7
Débit Q (m³/h)	0	3	6	9	12	15
Débit Q (l/min)	0	50	100	150	200	250
Hauteur (m)	39	36	33	28	20.5	10.5

En effet, chaque colonne associe un débit à une hauteur. Ainsi, à 9 m³/h, soit 150 l/min, le tableau indique 28 mètres.

Donc, les 39 mètres correspondent à un débit nul dans ce tableau. Cependant, le débit de 15 m³/h correspond à 10.5 mètres, pas à 39 mètres.

Distinguer aspiration, immersion et hauteur hydraulique

Cependant, la description annonce une « hauteur d’aspiration » de 8 mètres pour un produit vide-cave IP 68. La galerie indique explicitement une profondeur d’immersion maximale de 8 m.

Ainsi, les nombres coïncident, mais les libellés désignent des notions différentes. Par conséquent, ne transformez pas la profondeur d’immersion en capacité d’aspiration.

De plus, la ligne « Hauteur (m) » atteint séparément 39 mètres à débit nul. Donc, faites confirmer la terminologie de la description avant le dimensionnement.

En effet, la galerie précise la répartition des matériaux entre corps et boîtier moteur. Elle confirme également l’hélice en fonte, sans différence de matériau entre les deux sources.

Préparer le site et l’entretien

Ensuite, vérifiez la compatibilité chimique et la présence de solides dans l’eau. Toutefois, les données fournies ne précisent aucun diamètre admissible de particules.

De plus, contrôlez la compatibilité du site avec l’alimentation monophasée 220 V / 50 Hz. Cependant, les dimensions et les diamètres de raccord ou de conduite restent à confirmer.

En effet, la description mentionne un rendement élevé et une capacité de fonctionnement continu, sans mesure ni conditions détaillées. La galerie précise le service continu S1.

Toutefois, ces indications ne constituent pas une garantie générale de fonctionnement sur tout site. Ainsi, distinguez aussi la température ambiante maximale de 40 °C et celle du liquide de 35 °C.

Enfin, contrôlez les obstructions possibles et isolez l’équipement avant son entretien. Ensuite, empêchez toute remise en marche involontaire et maîtrisez les écoulements résiduels.

De plus, le guide INRS sur la consignation et la déconsignation fournit des conseils généraux de sécurité. Toutefois, ce document n’est pas une notice spécifique à cette pompe.

Enfin, consultez les pompes et accessoires SBCOM pour rechercher des composants compatibles.
