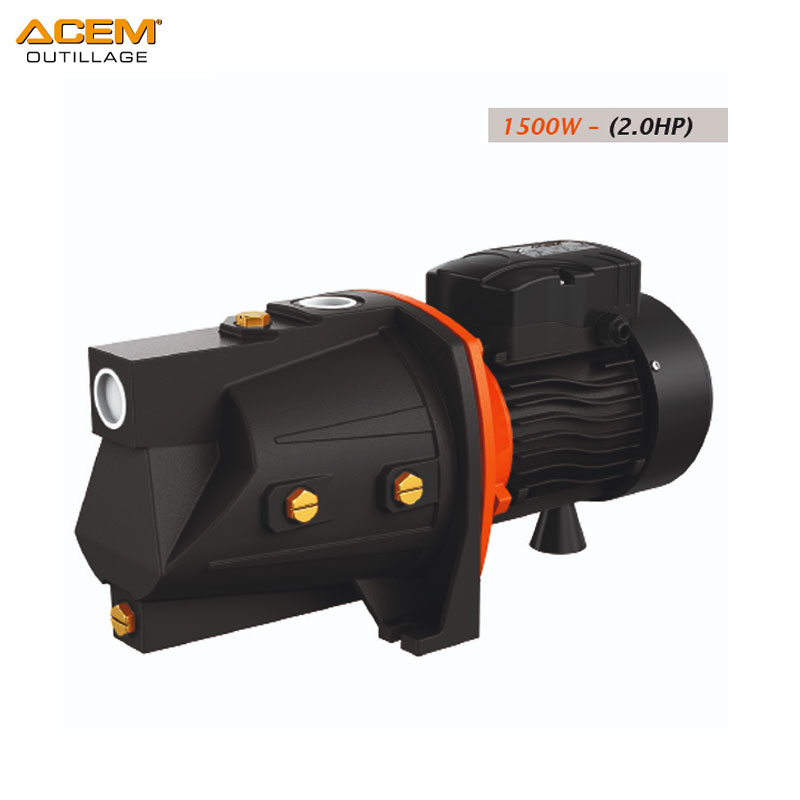

POMPE ACEM A EAU JET 202M 2.0CV et 220V

La pompe ACEM JET202M est une pompe à eau annoncée à 2.0 HP sous 220 V. Les données indiquent une hauteur d’aspiration jusqu’à 9 mètres et une température d’eau jusqu’à 60°C.

Avant tout, choisissez un liquide conforme aux conditions décrites. Il doit être propre, chimiquement neutre et compatible avec les matériaux de l’équipement.

Pompe ACEM JET202M : liquide et installation

Ainsi, vous pouvez étudier son intégration dans un circuit de transfert d’eau propre. Le choix définitif dépend du débit recherché et de la hauteur totale du réseau.

Toutefois, la puissance ne suffit pas à dimensionner une distribution ou un arrosage. Consultez les points hydrauliques du tableau ci-dessous pour évaluer le circuit prévu.

Caractéristiques disponibles

• Marque : ACEM.
• Modèle : JET202M.
• Référence article : 280001014.
• Puissance annoncée : 2.0 HP.
• Alimentation annoncée : 220 V.
• Hauteur d’aspiration annoncée : jusqu’à 9 mètres.
• Température de l’eau : jusqu’à 60°C.
• Indice de protection : IP 44.
• Classe d’isolement : B.
• Matière de l’hélice : acier inoxydable.
• Liquide : propre, sans corps solides ni abrasifs, non visqueux, non agressif, non cristallisé et chimiquement neutre.

Comprendre les limites annoncées

En effet, la hauteur d’aspiration concerne le côté entrée du circuit. Elle ne représente pas une hauteur de refoulement disponible pour alimenter un point élevé.

De plus, la limite de 60°C concerne le liquide pompé. Elle ne fournit aucune valeur de température ambiante admissible.

Par ailleurs, l’indication IP 44 ne permet pas de considérer cette pompe comme immergeable. Faites confirmer les conditions d’installation correspondant au modèle exact.

Préparer l’alimentation et les conduites

Ensuite, vérifiez la compatibilité de votre alimentation avec les 220 V annoncés. La fréquence, l’intensité et les protections électriques nécessaires restent à confirmer.

La pompe ACEM JET202M doit également correspondre aux raccordements de votre circuit. Les diamètres de tuyaux et les dimensions extérieures ne figurent pas dans les données textuelles.

Aussi, relevez la longueur des conduites, les coudes et les changements de niveau. Ces éléments interviennent dans le calcul des pertes de charge.

Donc, demandez une courbe hydraulique exploitable avant de choisir un débit de travail. Ne supposez pas que des maxima de débit et de hauteur seraient disponibles simultanément.

Lire le tableau de performance

Le tableau associe chaque débit à une hauteur d’élévation pour le JET202M. Ainsi, utilisez un couple de valeurs correspondant au circuit, plutôt que deux maxima séparés.

Entretien et sécurité générale

Enfin, contrôlez les raccords et isolez l’énergie avant une intervention. Prenez aussi en compte la pression résiduelle et la température éventuelle de l’eau.

Le guide INRS sur la consignation et la déconsignation apporte des conseils généraux de sécurité. Ce n’est pas une notice spécifique ni une validation des spécifications.

Retrouvez les pompes et accessoires SBCOM pour compléter votre recherche de composants compatibles.

Tableau technique du visuel JET 202M

Le visuel de gamme identifie le JET 202M par le code article 280001014 : puissance de 1,5 kW et 2 HP. Il distingue aussi le JET152M, référence 280001013, à 1,1 kW et 1,5 HP.

Débit Q (m³/h)	0	0,6	1,2	1,8	2,4	3,0	3,6
Débit Q (L/min)	0	10	20	30	40	50	60
JET202M — hauteur (m)	65	59	53,5	49,5	46	43	41
JET152M — hauteur (m), comparaison de gamme	61	54	49	44,5	41	38	35,5
