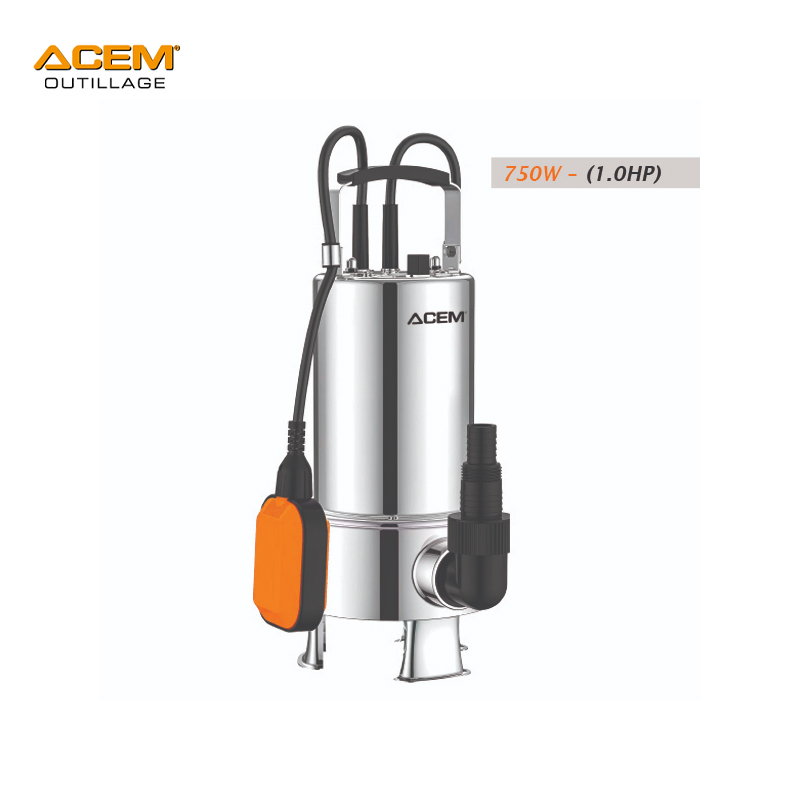

POMPE ACEM 1.0CV VIDE CAVE EN INOX IW750MA-SW

La pompe ACEM IW750MA-SW est une pompe vide-cave en inox annoncée à 1.0 HP. Ainsi, elle convient aux eaux usées domestiques contenant des matières en suspension jusqu’à Ø 8 mm.

Toutefois, ces eaux ne doivent pas être chimiquement agressives pour les matériaux de la pompe. De plus, la température du liquide ne doit pas dépasser 35 °C.

Choisir la pompe ACEM IW750MA-SW pour les eaux domestiques

Ainsi, la source cite le nettoyage des eaux chargées et l’évacuation des eaux usées domestiques. De plus, elle mentionne la vidange des siphons contenant des matières en suspension compatibles.

Cependant, la limite de Ø 8 mm ne valide pas toutes les formes de déchets. Donc, vérifiez la composition du liquide et les risques d’obstruction avant de retenir ce modèle.

Caractéristiques de la description et de la galerie

• Modèle : IW750MA-SW ; référence : 280001025.
• Puissance annoncée : 1.0 HP.
• Construction annoncée dans la description : en inox.
• Hélice selon la description : acier inoxydable AISI 304.
• Liquide : eaux usées domestiques avec matières en suspension jusqu’à Ø 8 mm.
• Hauteur d’aspiration annoncée dans la description : jusqu’à 5.5 mètres ; terminologie à confirmer.
• Moteur : moteur à induction bipolaire, n = 2850 tr/min.
• Isolation : classe B.
• Service : continu S1.
• Alimentation : monophasée 220 V / 50 Hz.
• Protection thermique : protecteur thermique pour monophasé.
• Arbre moteur : acier inoxydable AISI 304.
• Joint mécanique : céramique / graphite.
• Température ambiante maximale : 40 °C.
• Protection : IP68, également notée IP 68 dans la description.
• Corps de pompe : acier inoxydable AISI304.
• Filtre d’aspiration : acier inoxydable AISI304.
• Hélice selon la galerie : acier inoxydable AISI304.
• Câble : câble d’alimentation de 6 m avec prise.
• Température du liquide : jusqu’à 35 °C.
• Profondeur d’immersion maximale : 5 m, selon la galerie.

Courbe hydraulique sous forme de tableau

Spécification	Valeur	Unité	Colonne 4	Colonne 5	Colonne 6	Colonne 7	Colonne 8	Colonne 9	Colonne 10	Colonne 11
Débit Q (m³/h)	0	1.2	2.4	3.6	4.8	6	7.2	8.4	9.6	10.8
Débit Q (l/min)	0	20	40	60	80	100	120	140	160	180
Hauteur (m)	8	7.6	7.2	6.7	6.2	5.7	5.1	4.5	3.9	3.2

En effet, les points associent chaque débit à une hauteur différente. Ainsi, le tableau donne 6 m³/h, soit 100 l/min, à 5.7 mètres.

Donc, les 8 mètres à débit nul ne correspondent pas aux 180 l/min. À ce débit, le tableau indique une hauteur de 3.2 mètres.

Différence entre aspiration annoncée et immersion maximale

Cependant, la description annonce une « hauteur d’aspiration » de 5.5 mètres pour cette pompe vide-cave IP 68. La galerie indique une profondeur d’immersion maximale de 5 m.

Ainsi, les valeurs et les grandeurs diffèrent entre les deux sources. Par conséquent, ne retenez pas 5.5 mètres comme profondeur d’immersion autorisée.

De plus, le tableau indique séparément une hauteur allant jusqu’à 8 mètres à débit nul. Donc, faites confirmer la terminologie d’aspiration avant de dimensionner votre circuit.

En effet, la description et la galerie concordent sur l’hélice en acier inoxydable AISI 304. De plus, la galerie précise ce même matériau pour le corps et le filtre d’aspiration.

Préparer l’alimentation et les conduites

Ensuite, relevez le dénivelé et la longueur de la conduite d’évacuation. Ainsi, intégrez les coudes et restrictions dans l’examen du point de fonctionnement.

De plus, vérifiez la compatibilité avec l’alimentation monophasée 220 V / 50 Hz. Toutefois, les diamètres de raccord et les dimensions extérieures restent à confirmer.

En effet, la galerie confirme un câble de 6 m avec prise et un service continu S1. Cependant, ces précisions ne constituent pas une liste complète des accessoires fournis.

Donc, vérifiez le contenu fourni avant d’acheter les autres éléments du circuit. De plus, distinguez la limite ambiante de 40 °C et celle du liquide de 35 °C.

Entretien et sécurité générale

Enfin, surveillez les dépôts, les obstructions et l’état des raccordements. Ensuite, isolez l’énergie avant toute intervention et empêchez une remise en marche involontaire.

De plus, le guide INRS sur la consignation et la déconsignation apporte des conseils généraux de sécurité. Toutefois, il ne remplace pas une notice spécifique au modèle.

Enfin, explorez les pompes et accessoires SBCOM pour sélectionner des composants compatibles.
